Mettete in sicurezza i vostri giunti bullonati con fiducia

Presentiamo Wedge Washer di Kee Safety – il sistema innovativo di bloccaggio bulloni che blocca fisicamente i collegamenti, impedendo l’auto-allentamento dovuto a vibrazioni o carichi dinamici. A differenza dei metodi tradizionali, Wedge Washer mantiene la tensione del bullone per la massima sicurezza e affidabilità nelle applicazioni critiche. Affidabile a livello globale, i nostri prodotti sono progettati per la tranquillità, riducendo i costi di manutenzione e garantendo prestazioni a lungo termine.

Come funziona Wedge Washer

Wedge Washer è costituita da una coppia di rondelle pre-incollate che si installano come un’unica unità, sostituendo facilmente le rondelle standard.

  • Facce esterne dentellate: I bordi induriti mordono nel bullone/dado e nella superficie di contatto per una presa sicura.

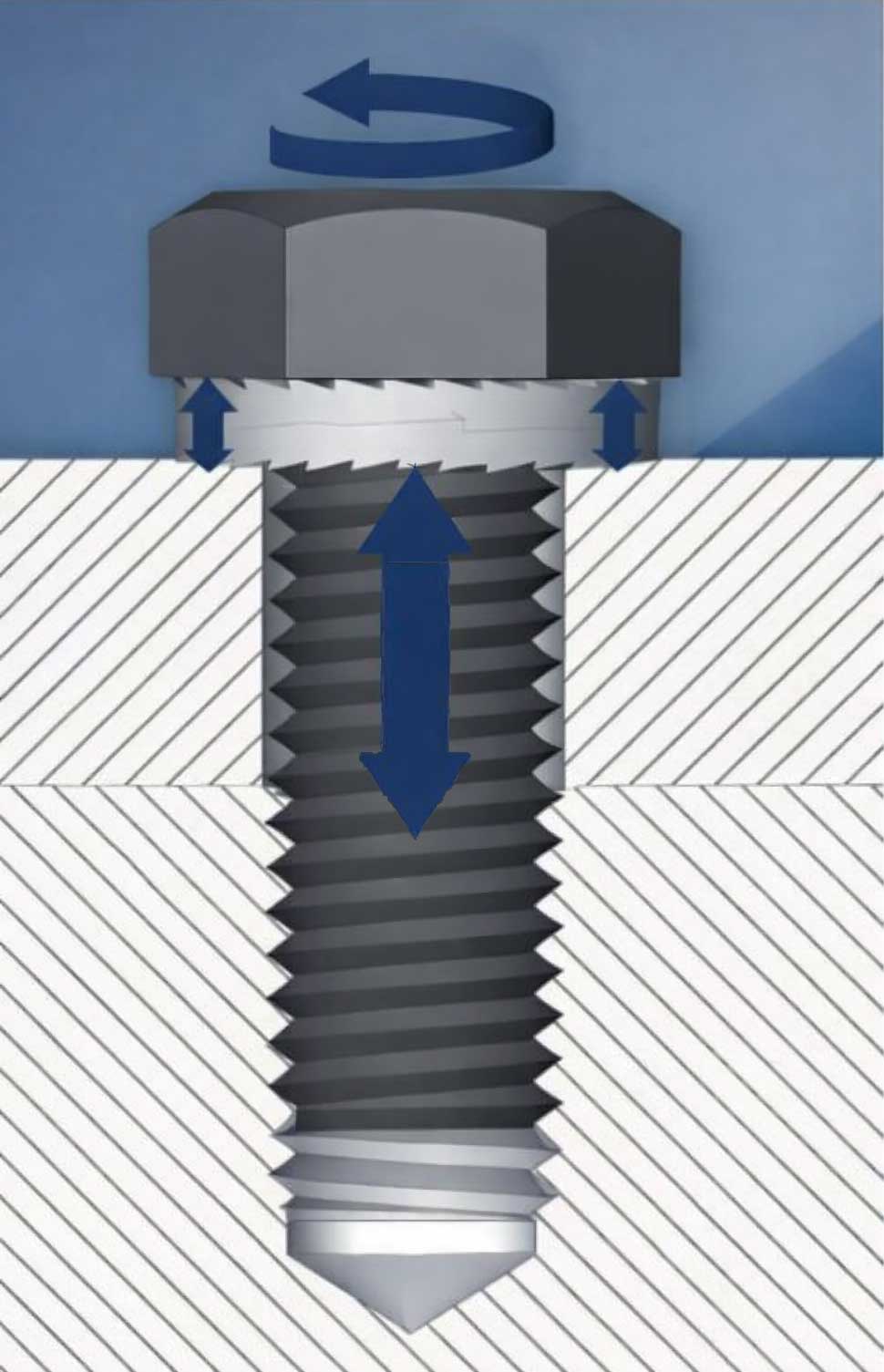

  • Design delle camme interne: Camme angolate più ripide del passo della filettatura creano un “effetto a cuneo” – quando agiscono forze di allentamento, le camme si bloccano, mantenendo il carico di serraggio.

  • Nessun ri-serraggio necessario: I giunti si allentano solo con forza manuale, eliminando la necessità di controlli costanti.

Perché scegliere Wedge Washer rispetto alle opzioni tradizionali?

I metodi tradizionali sono percepiti come “bloccanti” ma in realtà possono comunque allentarsi in condizioni dinamiche e di vibrazione e fallire – ecco perché Wedge Washer si distingue:

  • Rondelle di “bloccaggio” semplici: Si basano sull’attrito, che varia e non può fornire un vero bloccaggio. Perdono un’alta percentuale di carico di serraggio sotto movimento del giunto e carichi dinamici.
  • Dadi a coppia prevalente: Agganciano le filettature ma non fermano l’allentamento da carichi dinamici – anche 1/4 di giro fa crollare drasticamente la forza di serraggio.

  • Vantaggio Wedge Washer: Dimostrato mantenere oltre l’80 % del carico di serraggio dopo 2000 cicli nel rigoroso test Junker (DIN 25201), superando le alternative.

Prestazioni comprovate: Certificato test Junker secondo DIN 25201

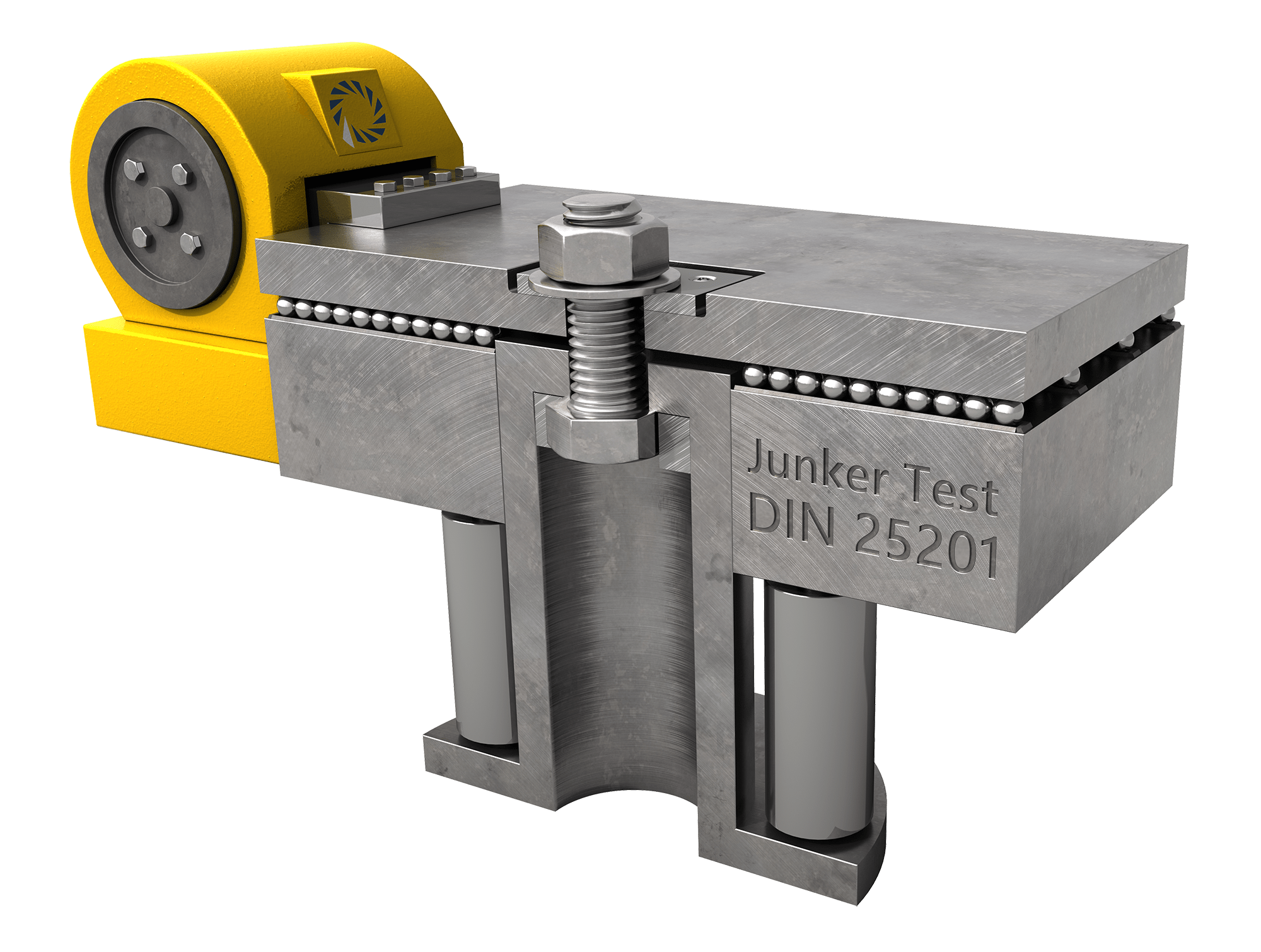

Il test Junker è lo standard di settore per valutare l’auto-allentamento dei dispositivi di fissaggio. Simula il movimento tra bullone, dado e giunto serrato sotto carichi dinamici reali, dando agli ingegneri la fiducia che un prodotto manterrà il carico di serraggio nel tempo.

Le Wedge Washer sono testate secondo DIN 25201, uno standard rigoroso che garantisce l’integrità del giunto sotto moto ripetuto. Durante il test, il carico di serraggio viene misurato per 2.000 cicli — per superare il test occorre mantenere l’80 % o più della forza di serraggio originale.

Rispetto ai metodi di bloccaggio tradizionali, le Wedge Washer sono l’unico prodotto che raggiunge costantemente questo parametro, offrendo prestazioni di bloccaggio comprovate e affidabili per giunti critici.

  • Risultato chiave: La Wedge Washer mantiene oltre l’80% della tensione del bullone; i contrassegni rimangono allineati dopo il test.

  • Tranquillità garantita: Test rigorosi su funzionalità, materiali, corrosione e dimensioni. Conforme alle norme ISO e altro ancora.
Wedge Washer contro i dispositivi tradizionali –
Post Junker Test

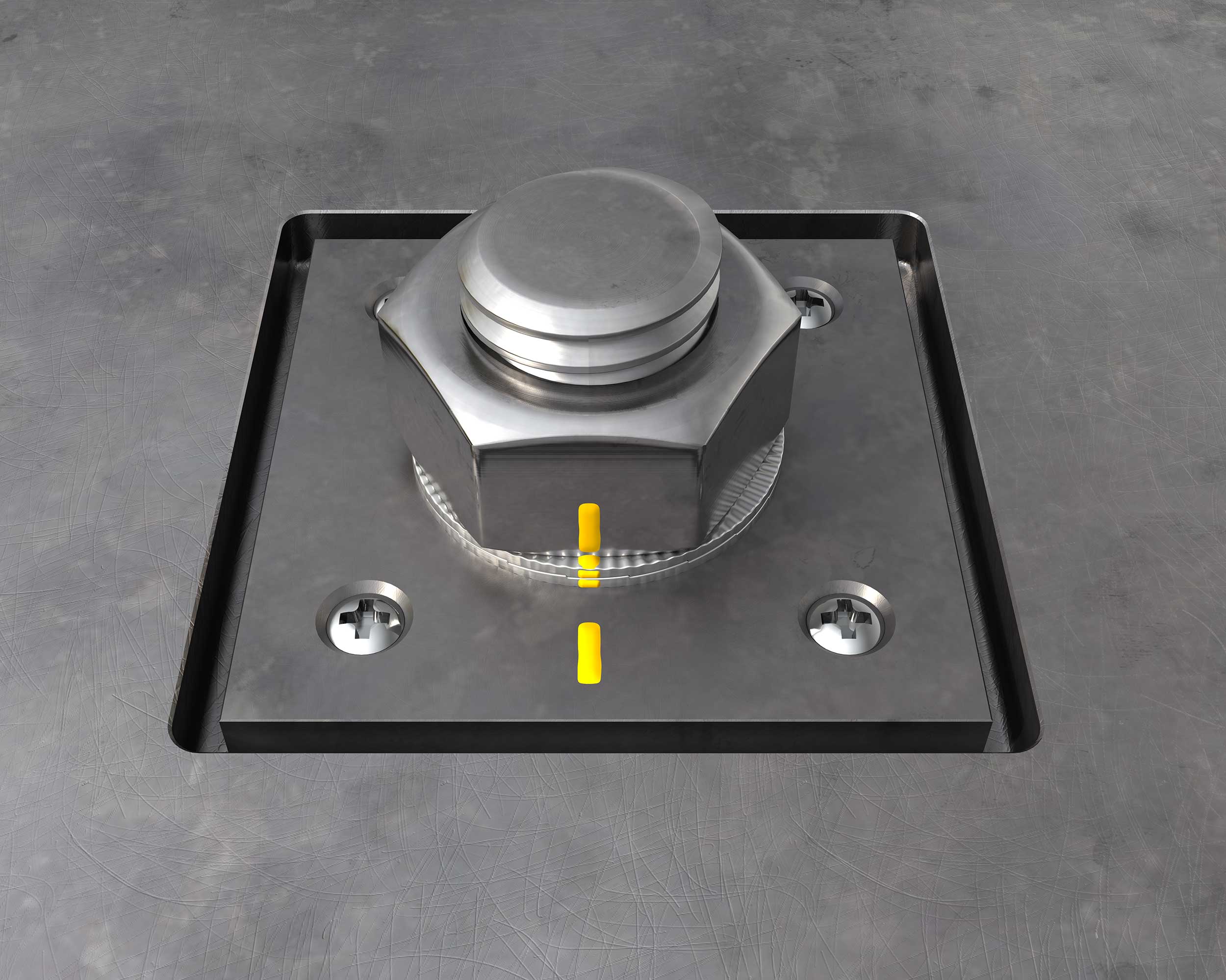

Wedge Washer
SUPERATO

Dall’immagine sopra si può notare come i contrassegni realizzati prima del Junker Test secondo la norma DIN 25201 risultino ancora allineati, a dimostrazione che il giunto è rimasto bloccato in posizione. La linea gialla nel grafico sottostante mostra che, una volta assestato il materiale, la Wedge Washer mantiene la maggior parte del carico di serraggio (Clamp Load) nel giunto e supera il test DIN 25201 con oltre l’80% di carico mantenuto.

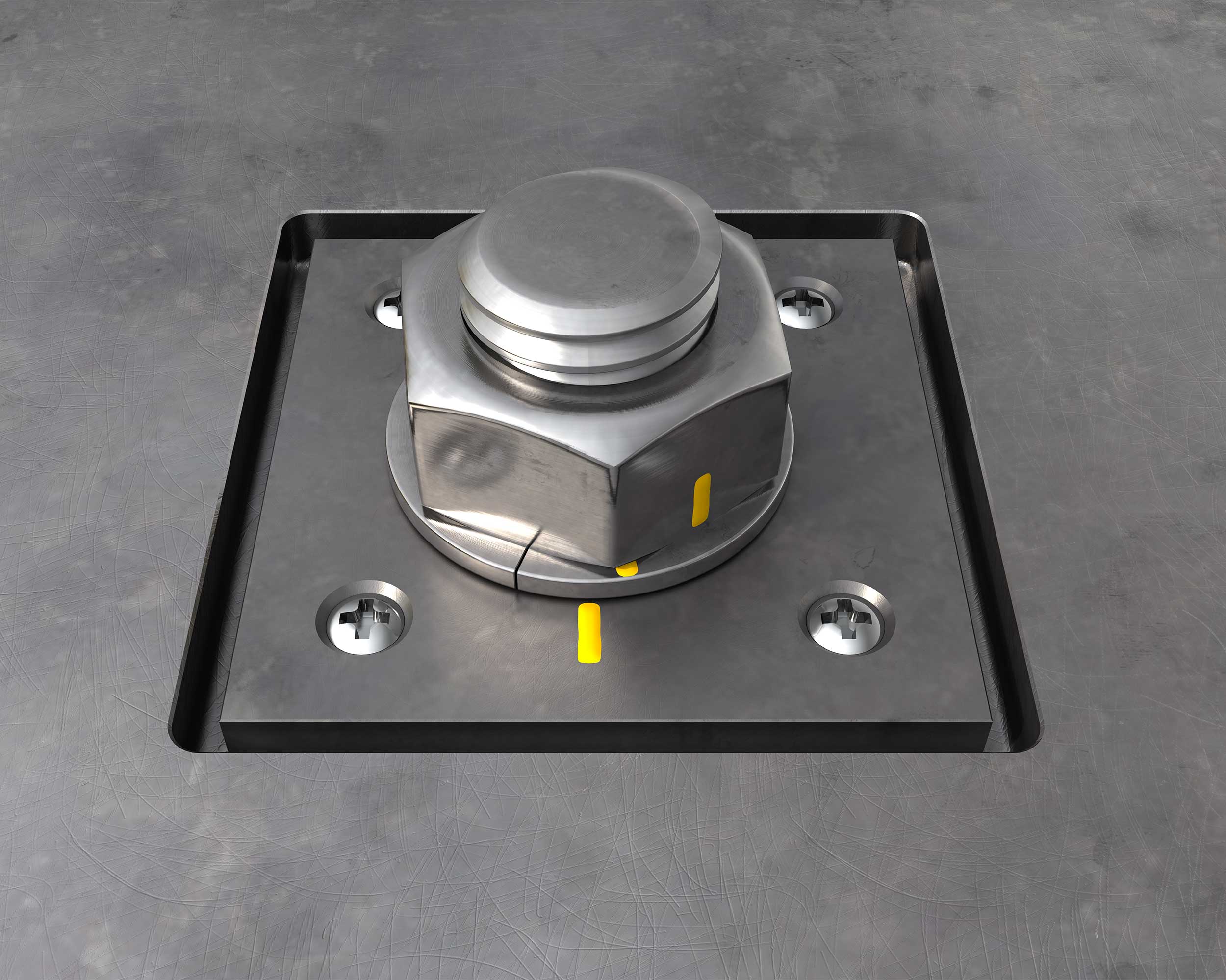

Rondella di sicurezza singola
NON SUPERATO

Una singola rondella provvista di dentellature, zigrinature o azione elastica può solo ridurre gli effetti dello allentamento del dado o del bullone aumentando l’attrito sotto la testa, ma non può offrire un elemento di bloccaggio fisico. Questo fattore di attrito varia notevolmente da un collegamento bullonato all’altro, anche all’interno della stessa applicazione, e pertanto non garantisce che il giunto sia effettivamente bloccato. Si può notare come i contrassegni gialli si siano separati; nel grafico sottostante la linea denominata split lock washer (rondella spaccata) mostra come questa perda la maggior parte del carico e non superi la prova DIN 25201, esattamente come gli altri dispositivi.

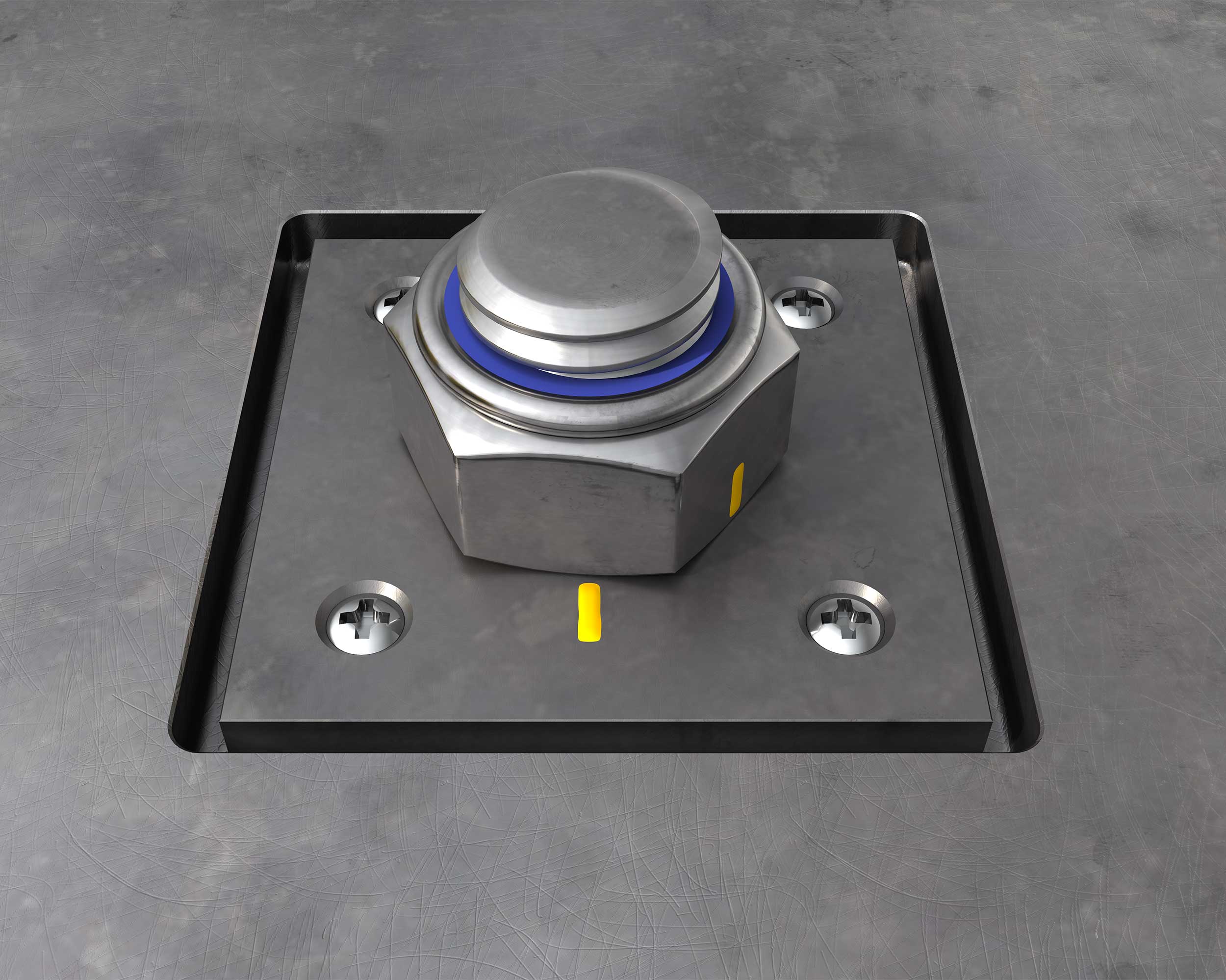

Dado autofrenante
NON SUPERATO

Un dado autofrenante sfrutta l’attrito per fare presa sulla filettatura, impedendo al dado di sfilarsi, ma non ne evita lo allentamento quando è sottoposto a forti carichi dinamici. Come si può osservare dai contrassegni gialli, è sufficiente una minima rotazione (circa 1/4 di giro) per perdere una quantità enorme di carico di serraggio e non soddisfare i requisiti della norma DIN 25201.

Carico di serraggio durante 2000 cicli del Junker Test secondo la norma DIN 25201 – Confronti
